電気自動車充電設備 ELSEEV hekia S Mode3 施工実績
案件 電気自動車充電設備 ELSEEV hekia S Mode3 藤沢市T様邸 品番 ELSEEV hekia S M…
利用シーン | 戸建住宅 |
---|---|
タイプ種別 | 壁面取付コンセント |
型番 | 屋外コンセントWK4322 |
特長 |
|
充電器本体価格 | ¥ 3,700 |
---|---|
設置工事 | ¥ 20,000 |
配線 | ¥ 10,000(分電盤から取り付け箇所まで5mまでの場合) |
分電盤作業+ブレーカー | ¥ 8,000 |
壁穴貫通工事 | ¥ 4,000(1箇所) |
屋外露出ボックス WK9801 | ¥ 2,200 |
利用シーン | 戸建住宅 |
---|---|
タイプ種別 | 壁面取付コンセント |
型番 | カバー付き屋外コンセントWK4422 |
特長 |
|
充電器本体価格 | ¥ 11,000 |
---|---|
設置工事 | ¥ 20,000 |
配線 | ¥ 10,000(分電盤から取り付け箇所まで5mまでの場合) |
分電盤作業+ブレーカー | ¥ 8,000 |
壁穴貫通工事 | ¥ 4,000(1箇所) |
屋外露出ボックス WK9801 | ¥ 2,200 |
利用シーン | 戸建住宅 |
---|---|
タイプ種別 | 壁面取付コンセント(充電ケーブル付き) |
型番 | ELSEEV hekia S Mode3 3kW 標準タイプ DNH323 |
特長 |
|
充電器本体価格 | ¥ 151,000 |
---|---|
設置工事 | ¥ 30,000 |
配線 | ¥ 10,000(分電盤から取り付け箇所まで5mまでの場合) |
分電盤作業+ブレーカー | ¥ 8,000 |
壁穴貫通工事 | ¥ 4,000(1箇所) |
床下作業(オプション) | ¥ 8,000 |
利用シーン | 戸建住宅 |
---|---|
タイプ種別 | 壁面取付コンセント(充電ケーブル付き) |
型番 | ELSEEV hekia S Mode3 6kW 標準タイプ DNH326 |
特長 |
|
充電器本体価格 | ¥ 190,000 |
---|---|
設置工事 | ¥ 30,000 |
配線 | ¥ 10,000(分電盤から取り付け箇所まで5mまでの場合) |
分電盤作業+ブレーカー | ¥ 8,000 |
壁穴貫通工事 | ¥ 4,000(1箇所) |
床下作業(オプション) | ¥ 8,000 |
都道府県 | 対応可能エリア |
---|---|
神奈川県 | 横浜市(鶴見区,神奈川区,西区,南区,港南区,保土ケ谷区,旭区,磯子区,金沢区,港北区,緑区,青葉区,都筑区,戸塚区,栄区,泉区,瀬谷区) |
東京都 | 町田市 |
その他の地区の方で工事の希望がございましたらご相談ください。
![]() 充電ケーブルのプラグ※接続がしやすくなりました。 ●片手だけでもプラグの抜き差しができるよう配慮しております。
|
![]() プラグの抜き差しの耐久性は、毎日の充電に求められる性能をもっています。 公共用途としては、コンセントの使用頻度によりますが定期的な取り替え(メンテナンス)が必要となります。 |
![]() |
防水保護等級:JIS C 0920 [IP44] 相当 |
---|
「保護カバー」「簡易鍵」を装備。
保護カバーを閉め、簡易鍵を施錠すれば、コンセントの差込み口や充電中のケーブルへのいたずら防止に効果があります。
また、鍵取付穴があるので、南京錠(市販品)を施錠することが可能です。(※1)
電気自動車の充電ケーブルに求められる抜け防止機能としてロック機構を採用。
充電ケーブルの電源プラグ(※2)をコンセントに差し込むだけで接続でき、ロックされます。
住宅の外観に適したスマートなデザインを採用。
ホワイトシルバー、シャンパンブロンズ、ホワイト、ブラックの4色を品揃えし、住宅の壁面などの色彩に合わせたコーディネートが可能です。
※1 | 保護カバー付なのでコンセントカバー部の凍結軽減効果も期待できます。 |
---|
※2 | 専用の[EV・PHEV充電用]電源プラグ以外のプラグを使用する場合ロック機能は働きません。 |
---|
注) | 毎日のご使用を考慮し、90~120cmの高さに設置することをおすすめします。 |
---|
注) | 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。 |
---|
![]() |
●防水保護等級:JIS C 0920[IP44] |
---|
お見積もり依頼はこちらから
住宅やオフィスなどの建物の外観に調和するシンプルなデザイン。
200Vタイプのほか100Vタイプもラインアップ。オプションで、24時間式タイムスイッチ、漏電ブレーカ、充電状態表示ランプの取り付けが可能。
インターロック機構を搭載し、扉には鍵付ハンドルを採用。
夜間でも操作しやすいよう手元表示灯を内蔵。
※ | 商品に充電ケーブル・プラグは含まれません。 |
---|
![]() |
● 定格 : 20A 200V AC(単相)(BPE021、BPE221)
|
---|
お見積もり依頼はこちらから
住宅やオフィスなどの建物の外観に調和するシンプルなデザイン。
200Vタイプのほか100Vタイプもラインアップ。オプションで、24時間式タイムスイッチ、漏電ブレーカ、充電状態表示ランプの取り付けが可能。
インターロック機構を搭載し、扉には鍵付ハンドルを採用。
夜間でも操作しやすいよう手元表示灯を内蔵。
※ | 商品に充電ケーブル・プラグは含まれません。 |
---|
![]() |
● 定格 : 20A 200V AC(単相)(BPE021、BPE221)
|
---|
6kW充電を行うことで、短時間での充電が可能となります。(6kW充電対応車種充電時)
充電時の出力を高めた6kW充電型とスタンダードな3kW充電型をラインアップ。
6kW充電するためには、車両側が6kW充電に対応している必要があります。実際の充電容量・時間は自動車の仕様・制御によって変わります。
3kW充電車両を当社従来品 ELSEEV hekia Mode3( DNH321K )で充電した場合との比較。
●6kW充電時には30Aの電流が長時間流れるため、ブレーカの定格は40Aが必要となります。また、配線設計や現在の電源容量の余裕状況により、電力契約の見直しが必要になる場合があります。
従来品から体積比で約40%ダウン。設置場所もより自由になりました。

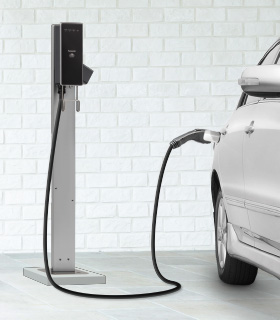

ELSEEV hekia S専用のDポールに取り付けることで、スタンドタイプとしても使用可能です。
![]() |
● 定格 : 30A 200V AC(単相) |
---|
充電時の出力を高めた6kW充電型とスタンダードな3kW充電型をラインアップ。
6kW充電するためには、車両側が6kW充電に対応している必要があります。実際の充電容量・時間は自動車の仕様・制御によって変わります。
3kW充電車両を当社従来品 ELSEEV hekia Mode3( DNH321K )で充電した場合との比較。
●6kW充電時には30Aの電流が長時間流れるため、ブレーカの定格は40Aが必要となります。また、配線設計や現在の電源容量の余裕状況により、電力契約の見直しが必要になる場合があります。
従来品から体積比で約40%ダウン。設置場所もより自由になりました。
ELSEEV hekia S専用のDポールに取り付けることで、スタンドタイプとしても使用可能です。
![]() |
● 定格 : 16A 200V AC(単相) |
---|
6kW充電を行うことで、短時間での充電が可能となります。(6kW充電対応車種充電時)
充電時の出力を高めた6kW充電型とスタンダードな3kW充電型をラインアップ。
6kW充電するためには、車両側が6kW充電に対応している必要があります。実際の充電容量・時間は自動車の仕様・制御によって変わります。
3kW充電車両を当社従来品 ELSEEV hekia Mode3( DNH321K )で充電した場合との比較。
●6kW充電時には30Aの電流が長時間流れるため、ブレーカの定格は40Aが必要となります。また、配線設計や現在の電源容量の余裕状況により、電力契約の見直しが必要になる場合があります。
従来品から体積比で約40%ダウン。設置場所もより自由になりました。
AiSEG連携タイプもラインアップ
標準タイプの他にもAiSEG連携タイプを新発売。
AiSEG連携を行うには、「AiSEG2」と「住宅分電盤スマートコスモ」の併設が必要です。
AiSEGでできること
注1)充電開始設定時間に充電用コネクタを車に差し込んでおく必要があります。
スケジュール設定による自動充電を停止した場合は、スケジュール設定が無効になるので再度設定が必要になります。
「オフライン」と表示されたELSEEVは通信状態にありません。
注2)充電し忘れお知らせの場合、満充電のため充電が開始されない場合にも通知されます。
ELSEEV hekia S専用のDポールに取り付けることで、スタンドタイプとしても使用可能です。
![]() |
● 定格 : 30A 200V AC(単相) |
---|
充電時の出力を高めた6kW充電型とスタンダードな3kW充電型をラインアップ。
6kW充電するためには、車両側が6kW充電に対応している必要があります。実際の充電容量・時間は自動車の仕様・制御によって変わります。
3kW充電車両を当社従来品 ELSEEV hekia Mode3( DNH321K )で充電した場合との比較。
●6kW充電時には30Aの電流が長時間流れるため、ブレーカの定格は40Aが必要となります。また、配線設計や現在の電源容量の余裕状況により、電力契約の見直しが必要になる場合があります。
従来品から体積比で約40%ダウン。設置場所もより自由になりました。
AiSEG連携タイプもラインアップ
標準タイプの他にもAiSEG連携タイプを新発売。
AiSEG連携を行うには、「AiSEG2」と「住宅分電盤スマートコスモ」の併設が必要です。
AiSEGでできること
注1)充電開始設定時間に充電用コネクタを車に差し込んでおく必要があります。
スケジュール設定による自動充電を停止した場合は、スケジュール設定が無効になるので再度設定が必要になります。
「オフライン」と表示されたELSEEVは通信状態にありません。
注2)充電し忘れお知らせの場合、満充電のため充電が開始されない場合にも通知されます。
ELSEEV hekia S専用のDポールに取り付けることで、スタンドタイプとしても使用可能です。
![]() |
● 定格 : 16A 200V AC(単相) |
---|
※ CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始。
付属の充電ケーブルは、本体内にすべて収納が可能です。充電時以外は、ケーブルを隠すことができるので安心です。扉には鍵付ハンドルを採用しています。また、夜間でも操作しやすいよう手元表示灯を内蔵。
充電コントロール機能付(DNC321PK)は、専用のピークコントロールボックス(別売)と連携することで、家庭全体の電気使用量に合わせて充電電流値を自動制御します。 充電時、ブレーカ遮断による全停電を抑制します。
![]() |
● 定格 : 20A 200V AC(単相)
注1) Mode1車両および一部の車種については充電電流設定は使用できません。 |
---|
別売の200Vまたは100Vコンセントユニットを3個まで追加することが可能。
※増設コンセントユニットは、1段目のコントロールボックスの干渉が少なく、扉の開閉がしやすい上から4段目に行うことをおすすめします。
扉を閉めないと通電しないインターロック機構を採用。また、周囲が暗くなると自動点灯するスタンド位置表示灯や充電状態を示す状態表示灯、手元表示灯を装備。
裏板(下)に穴をあけることで、露出配管にも対応可能です。
注) | 増設コンセントユニットは、1段目のコントロールボックスの干渉が少なく、扉の開閉がしやすい上から4段目に行うことをおすすめします。 |
---|
※ | 商品に充電ケーブル・プラグは含まれません。 |
---|
![]() |
● 定格 : 20A 200V AC(単相)
|
---|
案件 電気自動車充電設備 ELSEEV hekia S Mode3 藤沢市T様邸 品番 ELSEEV hekia S M…
まずはお電話またはメールにてお問い合わせください。
アースコムのスタッフが現地まで伺って調査を行い、EVコンセント設置場所や工事方法を検討します。
お問い合わせ内容や現地調査の結果に基づき、EVコンセント工事費用のお見積もりを作成し、お客様に提示します。
追加工事が必要な場合は、基本工事プランに追加工事費が加算されます。
お見積もり額にご納得いただけましたら、EVコンセント工事日程の調整を行います。
お客様のご都合のよい日時をお知らせください。
工事日時にスタッフが伺い、工事を行います。
工事が完了しましたら、工事費用のお支払いをお願いいたします。
(*お支払いは銀行振込・当日現金支払のどちらか選択可能です)
